SMT芯片锂电池X-RAY检测设备
价格 :
0.00
产品详情

国务院令第449号

根据《放射性同位素与射线装置安全和防护条例》(国务院令第449号)、《放射性同位素与射线装置安全额防护管理办法》(环境保护部令第18号)的有关规定,生产三类和销售三类射线装置的企业需有(辐射安全许可证),购买或使用的企业需有(豁免函)。如无以上资质,环境保护部将对生产企业和购买使用的企业进行严厉行政处罚,且严禁使用X射线装置。

(1)辐射安全许可证-粤环辐证【B0438】

(2)广东省环境保护厅豁免函-粤环函【2018】1688号

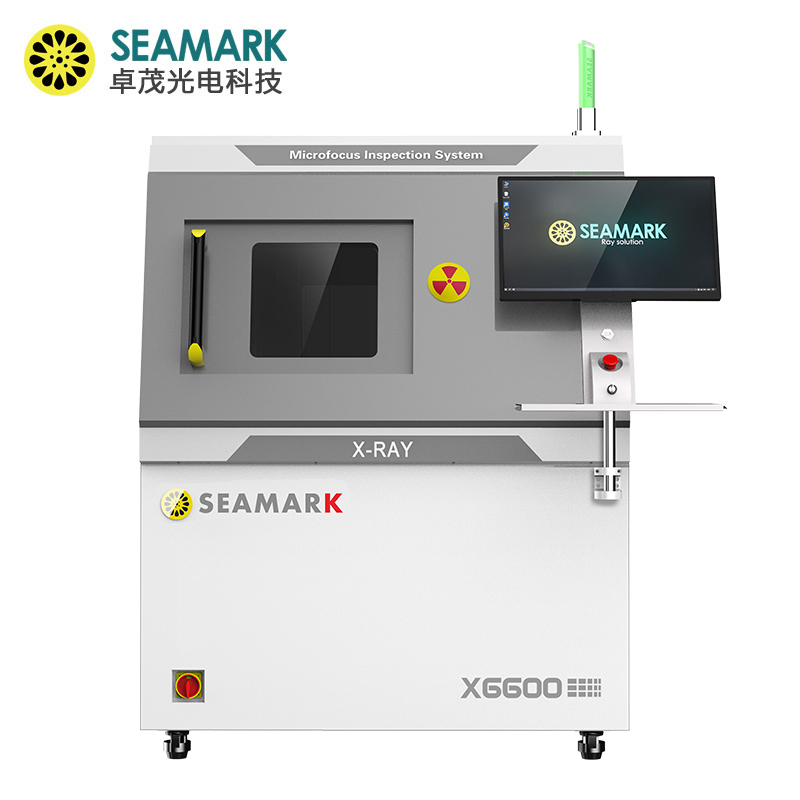

X-Ray Solution X-6600 (1)应用范围

1:半导体2:汽车电子3:PCB’A4:LED
5:BGA/QFN检测6:铝制品压铸件7:模压塑料部件8:电气和机械部件
9:生物农业种子10:航空组件11:轮胎轮毂12:线束/USB/接插头

X-Ray Solution X-6600 (2)功能特点

功能优势
载物台可以沿X Y方向运动,探测器与光管可以沿Z方向运动,速度可分慢速、中速、快速。有效检测范围更大,提高产品的放大倍率以及检测效率。
图像探测器可60°倾斜,以独特的视角观察样品缺陷且对样品无干扰。轻易辨别产品侧倾面缺陷,实现无死角检测。
光管使用寿命长,终生免维护采用日本滨松(HAMAMATSU)X射线源
可以检测低于2.5微米的缺陷,检测重复精度高可轻易辨别半导体封装金线弯曲、金线断裂
可编辑的检测程序,实现CNC自动化检测适合大批量检测,提高检测效率,自动判断NG产品
检测空间大,可容纳各种大尺寸的样品,载物台可载重10KG的物品。超大载物台,可放置超大工控主板、超长LED灯条、适用于各种领域的电子产品
超大自动导航窗口,鼠标点击即可将载物台移动到所指位置操作非常便捷,可以快速找到物品缺陷,提高检测效率

X-Ray Solution X-6600(3)核心技术参数

硬件
光管光管类型封闭式反射靶微焦点X射线源
光管电压90kV
光管电流200uA(软件限值89uA)
光管聚焦尺寸5μm
冷却方式风冷+油冷
探测器系统探测器类型高清数字平板探测器(FPD)
成像面积50mm*50mm
感光单元尺寸49.5μm
像素矩阵1176*1104Pixels
几何放大倍率800X
探测器倾斜角度0-60度视角
检测速度与精度重复测试精度3μm
软件检测速度3.0s/检测点(不含上下料运动时间)
载物台标准尺寸540mm*440mm
有效检测区域511mm×410mm
载重量≤10Kg

CNC运动模式编程功能

不同产品的测试参数,可分类存储,随时调用,可设定一个或多个产品的检测路线或顺序,程序自动完成检测并存储照片
操作平台具备鼠标、键盘、2种操作模式任意选择
外壳内层铅版5毫米加厚铅版(隔离辐射)
尺寸1360mm(L)*1360mm(W)*1650mm(H)
重量1250Kg
其他参数计算机24寸宽屏液晶显示器/I3处理器/2G内存/200G硬盘
电源AC220V 10A
温度和湿度22±3℃ 50%RH±10%RH
整机功率1700W
安全性辐射安全标准
防护箱体要求
采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H符合国际标准。
安全互锁功能用于设备维护保养的开门位置均设置2个高灵敏度限位开关,门一旦开启,X光管即立刻自动断电。
电磁开关保护功能观察窗设有电磁开关,X光管处于工作状态时,观察窗不能开启。
可视窗口具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况。
急停开关操作台及设备机体显著位置分别设置有急停开关,紧急情况下可按下急停开关快速切断供电系统。
光管自动保护功能设备无任何操作动作5分钟后,光管立刻自动断电进入保护状态。
设备自动保护功能设备任何门、窗一旦开启,设备立刻进入停机保护状态,任何操作动作无法进行。

X-Ray Solution X-6600 (4)软件技术参数
功能全面的X射线图像分析软件,包含图像对比增强和滤波功能、测量功能、CNC宏指令数控编程功能

软件
焊接不良 自动判断BGA短路预设NG图片,通过软件进行自动对比识别
BGA冷焊
BGA空洞
BGA假焊
CNC功能运动模式编程(CNC)不同产品的测试参数,可分类存储,随时调用
可设定一个或多个产品的检测路线或顺序
导航窗口MAPPING被测物品图片实时显示在导航窗口上,通过对被测物品图片任意位置点击,即可实现自动跟随、自动定位,提高检测效率。
气泡测量BGA气泡空隙面积比自动计算功能可选手动/自动测量、单球/多球测量模式。自动计算所选区域内的每个单元的气泡比例。可设定界限值,自动判断空洞率
报告生成根据分析结果,可在图片上直接标注判断结果,也可直接分成CSV文件格式或报告文档
测算功能面积测算预设面积大小尺寸标准,NG品提示功能。
尺寸测算两点距离、金线弧度、斜率、角度、半径等
运动控制自动定位开机载物平台自动归零功能,系统复位
批量测试导入预先制作程序,实现快速自动定位功能,方便企业大批量检测及产品系列管理。
视场切换可在2英寸及4英寸两种视场快速切换界面,实现大视场浏览和局部细节观测两种检测需求,节约检测时间,提升检测效率。
控制模式CNC自动/手动控制键盘、鼠标3种模式可选
辅助定位装置激光定位红点激光定位装置,双重辅助,易于导航
导航放大镜可放大导航可视窗口内的产品检测点,易于精确定位,提高检测效率

X-Ray Solution X-6600 (5)应用范围

数字平板探测器所拍摄的图像

可得到更加鲜明、且无失真的图像

X-Ray Solution X-6600 (6)标准配置

名称数量单位备注
90KV-5um封闭式X光管
1
日本滨松HAMAMATSU
载物台
1
尺寸:540mm*440mm
平板探测器
1
50mm*50mm 超高清 (86像素点)
图像处理器CPU
1
英特尔I3处理器
液晶显示器
1
24寸

X-Ray Solution X-6600 (7)载物台控制

通过空格键调节载物台的速度:慢速,常速,快速
键盘控制X,Y,二轴运动方向
超大导航窗口,导航图像非常清晰,鼠标点击即可将载物台移动到所指位置

X-Ray Solution X-6600 (8)数控编程

简单的鼠标点击操作创建检测程序
载物台可以进行X,Y方向定位
软件设置电压和电流
影像设定:亮度,对比度,自动增益和曝光度
用户可以设置程式切换的停顿时间
防碰撞系统可以满足最大限度的倾斜和观察物体
自动分析IGBT半导体模块直径,空洞比例,面积和圆度

X-Ray Solution X-6600 (9)工作原理图

主要进口部件图片

HAMAMATSU成立于1953年的日本滨松光子学株式会社(以下简称滨松集团),是世界上科技水平最高、市场占有率最大的光科学、光产业公司。使用滨松集团11200支 20英寸光电倍增管的东京大学小柴昌俊教授的中微子实验获得2002年的诺贝尔物理学奖。滨松集团的产品被广泛的应用在医疗生物、高能物理、宇宙探测、精 密分析等产业领域,是光产业界的领军企业。HAMAMATSU的X射线源是目前世界上寿命最长,稳定性最好的,使用寿命可达12-15年。

Rayence是全球第一家制造出全系列牙科、医疗、兽医和工业x光探测器产品的公司。也是韩国唯一一家具备CMOS Wafer设计技术、非晶硅平板的独自开发技术以及制造放射线探测器的闪光体技术的公司。凭借其核心技术,Rayence每年都跻身‘交易日,顶尖出口企业’、获‘2014年韩国技术奖’和‘韩国十佳新技术’等奖项提名。2015年,Rayence率先全球开发出高清图像的‘可弯曲口腔内传感器’,并荣获‘韩国世界级产品’奖。 产品寿命可达1.5万小时,15-20年。
